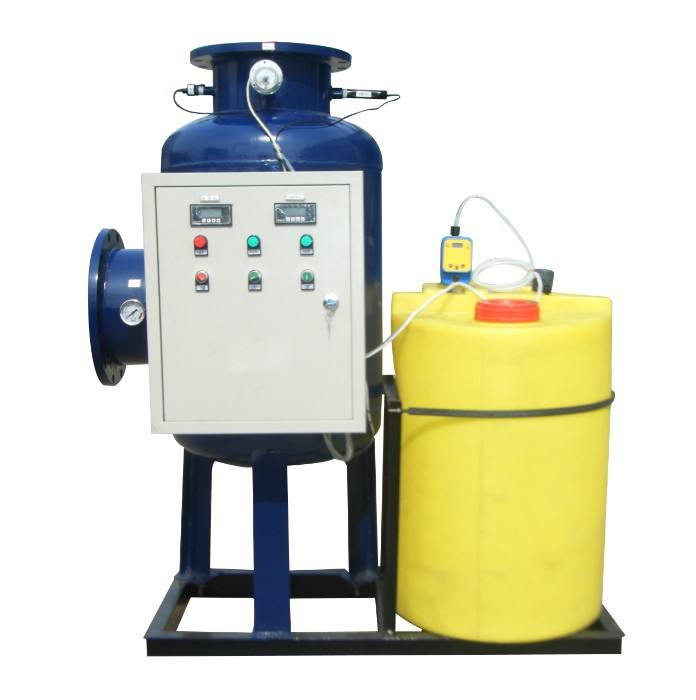

设备概述

循环水物化处理装置利用“系统集成智能技术”把自动过滤系统，自动加药系统和综合优化处理系统有机结合，实现对水质的深度净化，消毒及优化处理，彻底解决以往化学加药处理产生的悬浮物遗留问题和物理处理方法效果不明显问题，可有效防止水系统经常出现的结垢、腐蚀、生物粘泥、悬浮物堵塞问题，是现今最有效的循环水处理设备。

工作原理

循环水物化处理装置采用诊断的动态相关数据（PH值、电导率、ORP等）随时分析循环水水质情况，自动加入相应的药剂，达到防腐蚀、防垢、杀菌灭藻以及提高水的浓缩倍数的功效。同时过滤系统通过在线的水质检测装置，控制水中的悬浮物含量，自动启动排污装置，保证循环水系统的正常运行。

应用范围

中央空调系统循环水处理工业设备循环冷却水处理小区集中供热水处理游泳池循环水处理宾馆、洗浴热水处理工业废水处理

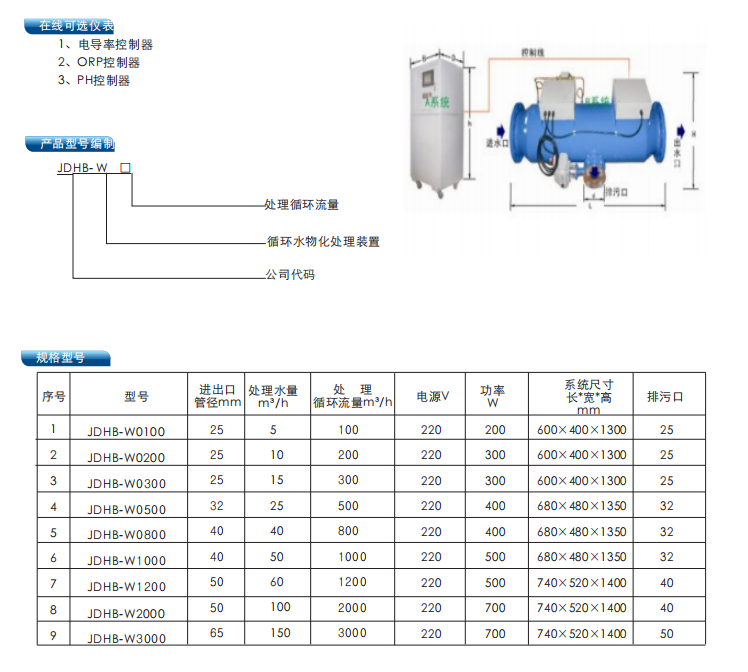

技术参数

1、工作电压：交流380V(±5%）/50HZ(±2%）

2、工作环境要求：0~40℃相对湿度：<90%

3、额定工作介质温度≤80℃

4、系统过滤精度：100-1200微米

5、控制方式：可编程自动控制

6、控制腐蚀率：≤0.093mm/年

7、防垢除垢率：≥95%

8、杀菌灭藻率：≥97%

系统特点

1、系统实现定时加药、排污的自动操作，免停机维护，管理简便，节省人力。2、在线式控制仪表可直接根据系统参数精确计算投加药剂量，比传统设备节省30%药量，有利于环保。3、实现全天24小时连续控制，控制精度达0.5%~1%。4、采用先进的微处理控制器控制，不但控制设备运行，更主要是控制循环水的运行指标。可与自控BA系统连接，实现计算机远程控制和信息管理。5、在线反冲：能利用在线系统自身压力，对各个过滤单元进行逐个反冲洗，反冲洗时处理水量基本不变。6、精确过滤：根据用户的工况和过滤精度的要求选配滤芯。7、彻底高效反冲：特殊的反冲洗旋流设计及过滤器气室效应，反冲洗时能将过滤隙缝冲开，保证了滤芯的清洗彻底，达到了其他过滤器无法达到的清洗效果。

系统说明

加药系统：采用进口电磁驱动隔膜计量泵，通过调节计量泵的冲程和频率来调节泵的加药量。用先进的微处理控制器和多种检测仪器，通过自动化的在线监测和控制仪器（电导率、PH、ORP），使循环水的水质始终控制在预定的范围内，消除人工加药的间断性、冲击性、精确度低的毛病，从而使药剂投加准确有效，设备缓蚀、阻垢到位，水体杀菌灭藻彻底，可大大提高循环水处理的管理水平，保证循环水系统的长期、安全、稳定运行，同时节电、节水、节省处理药剂，降低设备运行和维护成本。可与自控BA系统连接，实现计算机远程控制和信息管理。

过滤系统

隔板、滤芯将过滤器筒体分隔为进水腔和出水腔，内部配有多组滤芯。含有固体悬浮颗粒的水（介质）由入水口进入过滤器进水腔，由进水腔分配至各个滤芯网筒内，经滤芯网筒过滤后符合要求的合格水，汇集于上下隔板间的出水腔，由出水口的排出经管道到达用户使用地点；目标悬浮颗粒（注：目标悬浮颗粒—指原水中粒径大于过滤精度的悬浮颗粒）被截留在滤芯网筒的内表面。

随着过滤时间的延长，被截留在滤芯网筒内表面的目标悬浮颗粒也逐渐增加，滤芯逐渐被堵塞，导致滤芯内外两侧的压差逐渐上升。当达到设定的反冲洗差压时（或过滤时间），控制系统会发出反冲洗指令，传动机构带动封盘、吸盘转动，分度机构实现逐个到达滤芯的位置，排污阀的适时打开和关闭，在系统自身压力作用下，出水腔中的水由滤芯外向内反冲洗，带有杂质的反冲洗水由排污阀排出。重复上述过程，直到所有的滤芯都反冲洗完毕，从而恢复滤芯的功能至初始完好状态。

在排污过程中，只有被封盘、吸盘盖住的滤芯在进行反冲洗，而其它的滤芯仍然处于过滤工作状态，从而保证了过滤器反冲洗时出口水的滤速及处理水量基本保持不变。

过滤器中滤芯在筒体内是内呈圆周均布的，过滤器的分度机构能精准有效的保证封盘和吸盘同时逐个封住滤芯的两头，滤芯逐个被反冲洗干净，并完成一圈所有滤芯的反冲洗。由于本设计待过滤的含有固体悬浮颗粒的水（介质），只能经过滤芯过滤后才能进入出水口，从而有效的保证了过滤质量。

过滤器更换不同精度的能满足反冲洗要求的滤芯，就能适应各种精度的过滤要求。过滤器反冲洗的水来自出水腔，其动力来自出水腔相连的系统管道压力，因此过滤器必须安装在带正压力管路的合理位置上。

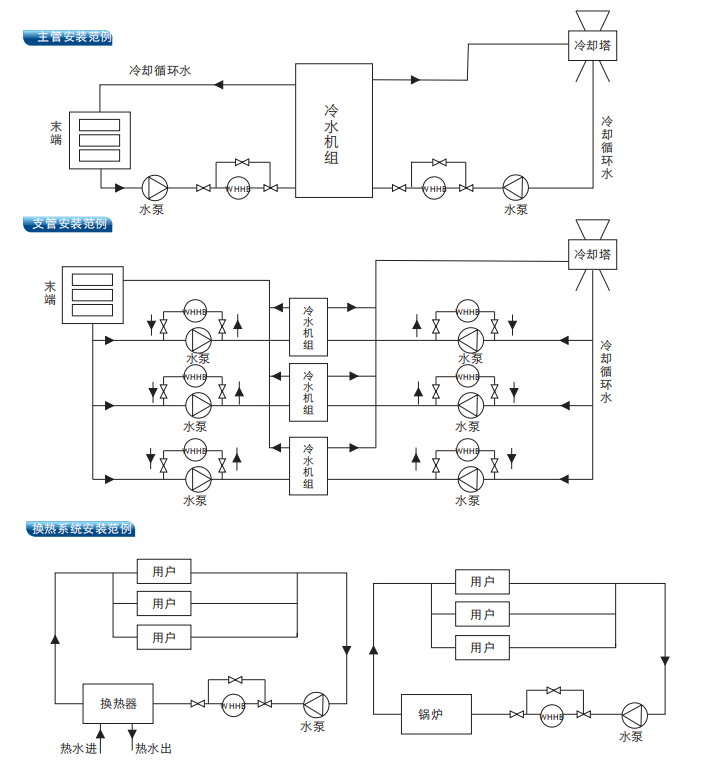

安装指南

1、安装前做好混凝土基础，设备周围应有一定的维修空间，以正面1米，另三面各0.5米为宜。

2、本设备安装位置应至少远离容量大于30KW的电器设备5~6米，若无法回避，应加屏蔽罩，屏蔽罩应有良好的接地。

3、本设备控制系统输入电源为380V/50HZ，设备安装位置附近应有电源。

4、本设备应安装在具有良好通风的室内，如装在室外，应有防雨罩。

5、新系统在启用前，应先清洗管道，排除系统中的焊渣，铁丝，钢管氧化物等杂质，以防堵塞管道。
